MOS管加磁珠有什么作用？

在电子工程的世界里，每一个细节都至关重要。今天，我们来聊聊MOS管旁边那颗看似不起眼，实则作用不小的磁珠。

一、MOS管为什么要套磁珠？

MOS管，作为电子设备的核心元件之一，它的性能直接影响了设备的整体表现。但在实际应用中，MOS管在开关过程中还是会产生一些高频噪声，这些噪声可能会干扰其他电路的正常工作，甚至影响设备的稳定性。为了解决这个问题，工程师们想到了一个简单而有效的办法，就是在MOS管的引脚旁边加上一颗磁珠。这一个小小的磁珠，居然能够有效的吸收和抑制高频噪声。

二、磁珠为什么能够吸收高频噪声？

因为磁珠通常是由高磁导率的铁氧体材料制作而成的，这种材料在高频电流通过时，会产生显著的涡流效应。涡流的形成会遇到磁珠内部的电阻，导致能量损耗并转化为热量，从而使高频电流的能量被衰减。除此之外，磁珠的阻抗随频率增加而显著增大，这种阻抗特性能够使高频信号在通过磁珠时受到更大的阻碍，进一步降低了高频噪声的幅度。所以，磁珠才能够有效地吸收和抑制高频噪声。

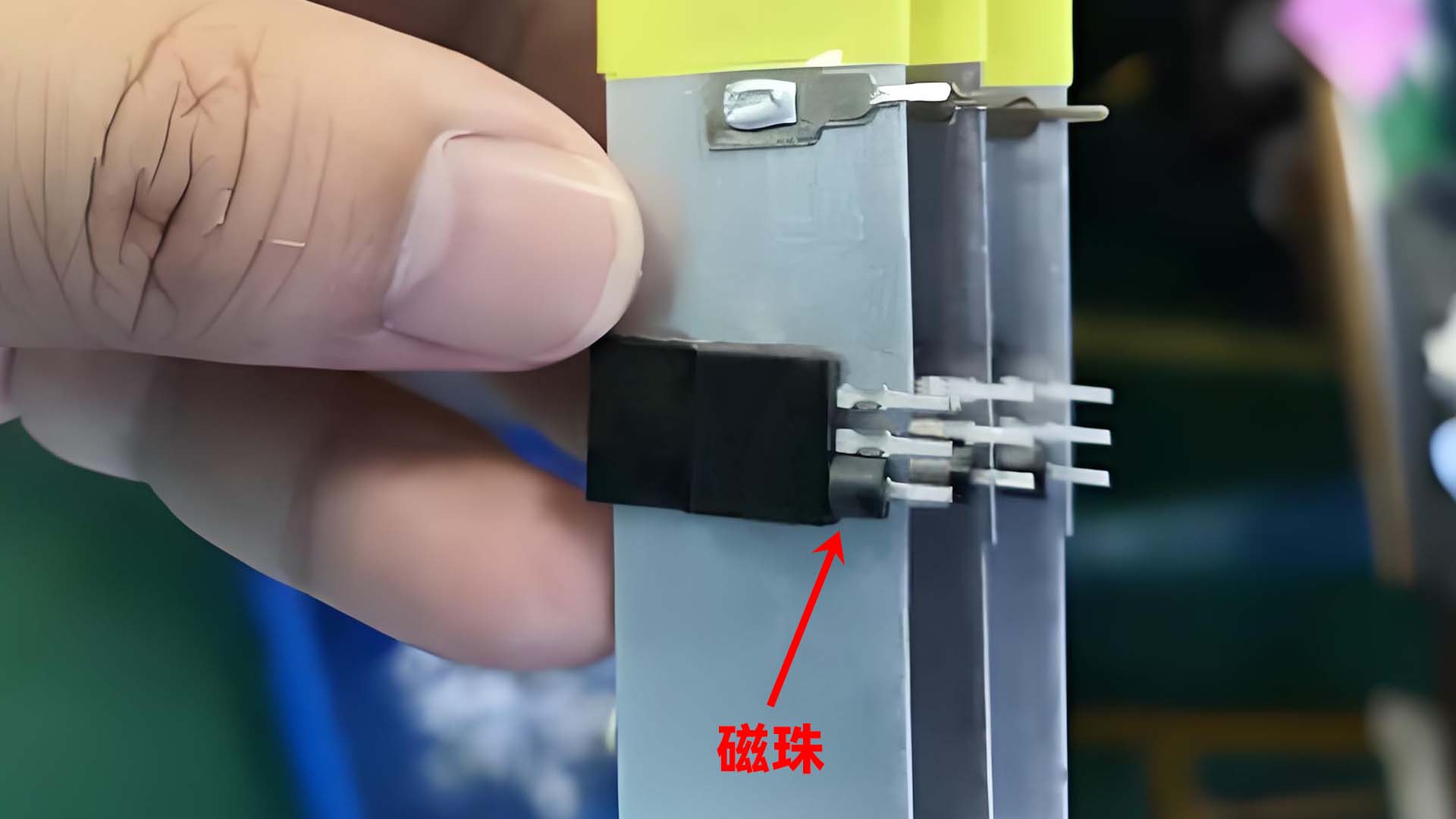

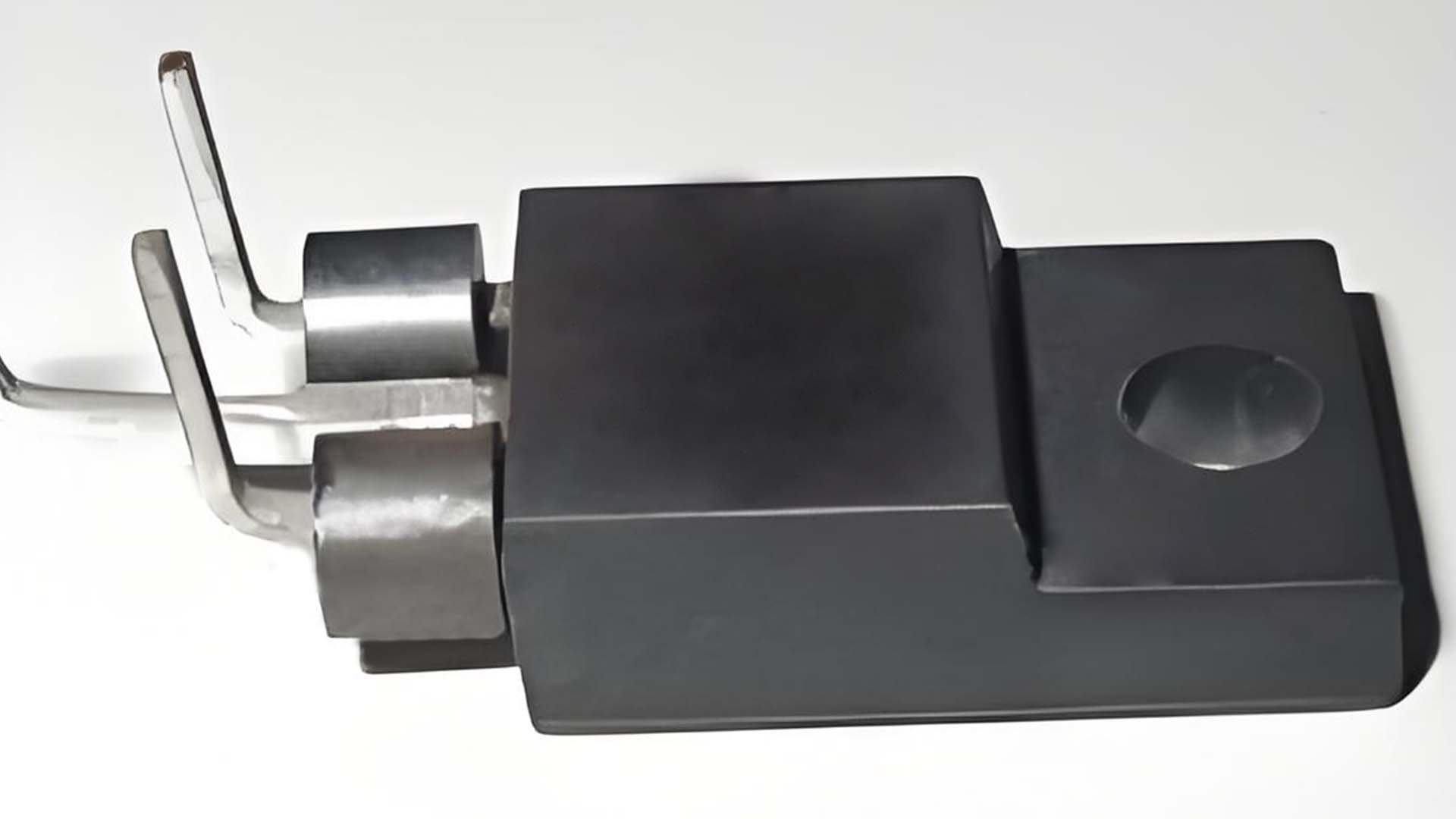

三、MOS管哪只脚要套磁珠？

一般来说，MOS管的源极脚是经常套磁珠的位置。因为，在MOS管中，源极是电流流出的电极，通常在源极上连接地线或其他低噪声电路。通过在源极脚上套磁珠，可以有效地抑制从源极流出的高频噪声和电磁干扰，提高电路的稳定性和性能。此外，对于某些特殊类型的MOS管，如寄生电容很小、开关速率特别快的MOS管，在栅极（G极）上套磁珠也可以消除或衰减由寄生振荡引起的噪声。

四、磁珠的其他应用

值得一提的是，磁珠的应用并不仅限于MOS管。在电子设计中，磁珠还常被用于滤除高频噪声，如在输出整流二极管的负极和RCD吸收回路中加装磁珠，都能有效提升设备的稳定性和抗干扰能力。

五、总结

希望今天的分享能让你对MOS管加磁珠的作用有更深入的了解。在电子设计的道路上，让我们一起关注每一个细节，共同追求更加卓越的性能和稳定性。
