低压MOS与高压MOS的区别
发布时间：2025-03-03
低压MOS与高压MOS的区别
MOS管因为工作电压的不同，将类型主要分为低压MOS和高压MOS两大类。那么，这两者之间究竟有何区别？让我们从五个方面来深入探究一下。
一、电压角度
低压MOS管的工作电压一般在1V至40V左右，通常来说不会超过100V，而高压MOS管的电压范围则高达400V至1000V，甚至更高。这种不同的电压也直接决定了它们不同的应用场景。
二、反应速度
一般来说，高压MOS管的反应速度要比低压MOS管慢。这是因为当工作电压增高时，高压MOS管的结电容也会变大，导致充电速度变慢。不过，这并不意味着高压MOS管在性能上就不如低压MOS管。恰恰相反，高压MOS管在承受高电压和高电流方面表现出色，且开关损耗小，因此在高压电路中得到了更加广泛的应用。
一般来说，高压MOS管的反应速度要比低压MOS管慢。这是因为当工作电压增高时，高压MOS管的结电容也会变大，导致充电速度变慢。不过，这并不意味着高压MOS管在性能上就不如低压MOS管。恰恰相反，高压MOS管在承受高电压和高电流方面表现出色，且开关损耗小，因此在高压电路中得到了更加广泛的应用。
三、导通电阻
低压 MOS管通常是具有较低的导通电阻，能够在较低的电压下实现较大的电流导通，从而降低电路中的功耗和发热，提高电路的效率，特别适合对功耗要求较高的低电压、小功率电路。而高压 MOS管因为具备输入阻抗高的特性，所以导通电阻相对来说就较大，但在高电压、大电流的应用场景中，能够承受更高的电压负载，所以经常用于电子镇流器、电子变压器、开关电源等领域，不过，随着技术的发展，如今，超结 MOS 管等新型高压 MOS 器件的出现，在一定程度上降低了高压 MOS 管的导通电阻
低压 MOS管通常是具有较低的导通电阻，能够在较低的电压下实现较大的电流导通，从而降低电路中的功耗和发热，提高电路的效率，特别适合对功耗要求较高的低电压、小功率电路。而高压 MOS管因为具备输入阻抗高的特性，所以导通电阻相对来说就较大，但在高电压、大电流的应用场景中，能够承受更高的电压负载，所以经常用于电子镇流器、电子变压器、开关电源等领域，不过，随着技术的发展，如今，超结 MOS 管等新型高压 MOS 器件的出现，在一定程度上降低了高压 MOS 管的导通电阻
四、封装形式

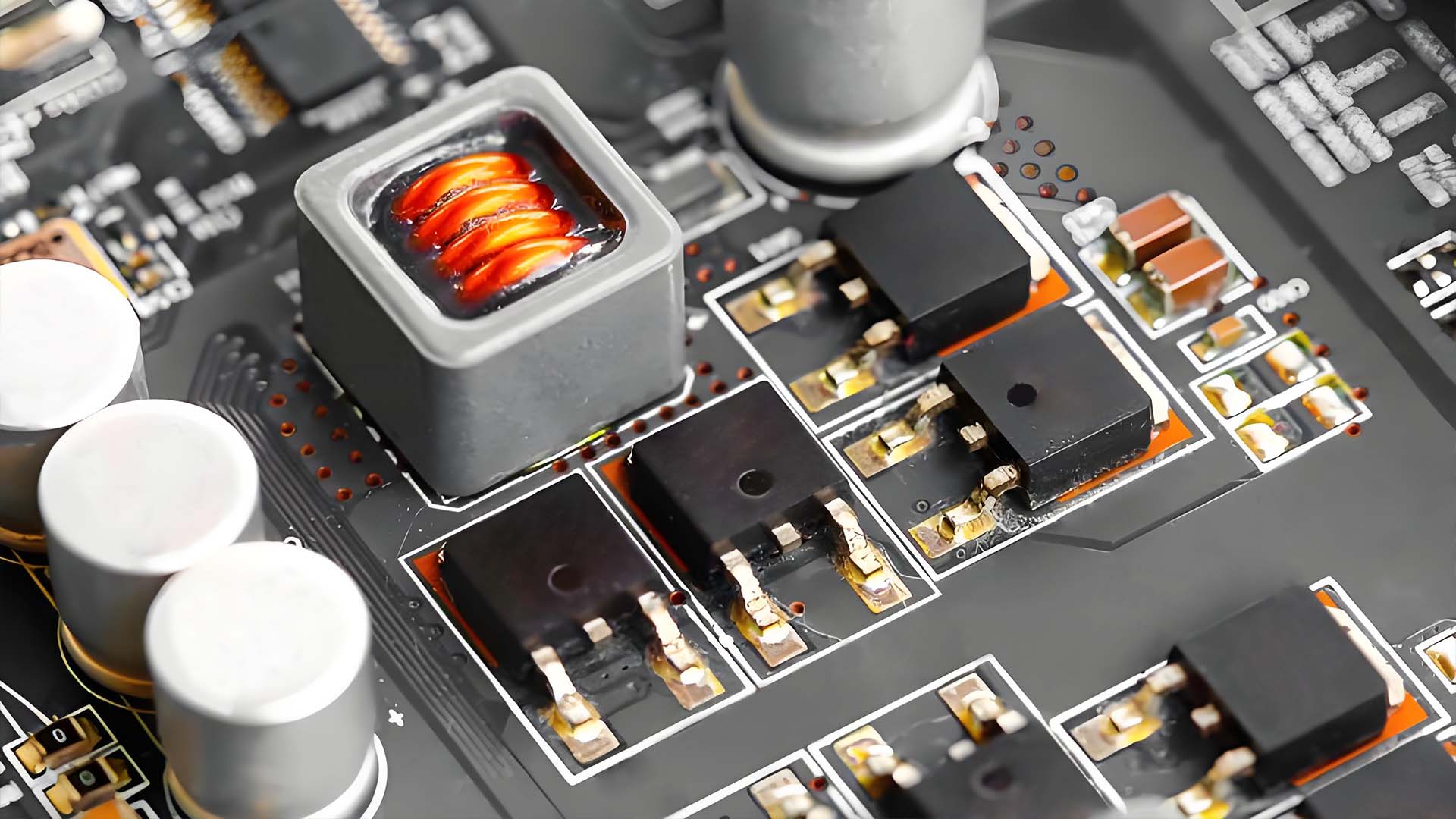

低压MOS管和高压MOS管的封装类型也会有所不同。低压MOS管一般以贴片封装为主，这种封装形式体积小、重量轻、用量比较大，适合于表面贴装技术。相比之下，高压MOS管因为电压较高，通常以500V、600V、650V等为常规值，所以通常采用插件式封装或较大尺寸的贴片封装，以满足其高电压、大电流的散热和绝缘要求。
低压MOS管和高压MOS管的封装类型也会有所不同。低压MOS管一般以贴片封装为主，这种封装形式体积小、重量轻、用量比较大，适合于表面贴装技术。相比之下，高压MOS管因为电压较高，通常以500V、600V、650V等为常规值，所以通常采用插件式封装或较大尺寸的贴片封装，以满足其高电压、大电流的散热和绝缘要求。
五、实际案例

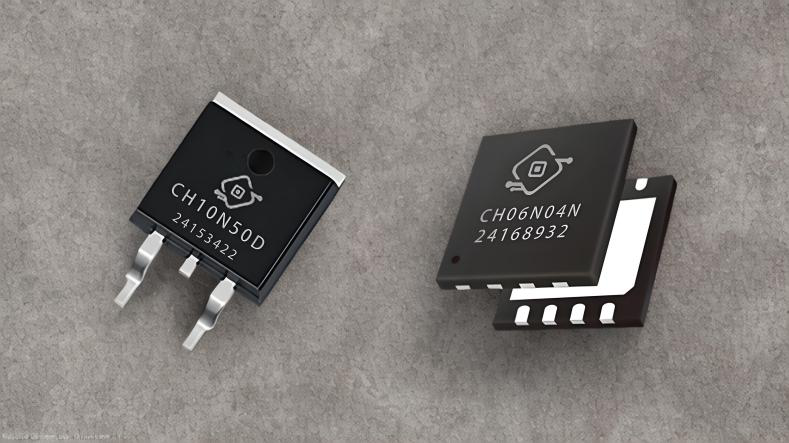

以我们公司生产的高压MOS管为例，CH10N50D，它采用TO-252封装和N沟道设计，最大耐压值达到500V，最大漏极电流达10A，因为其出色的高频特性、低开关损耗和高电压承受能力等特点，所以常用于开关电源、LED照明驱动电路、电机驱动等应用
再以低压MOS管为例。CH06N04N，它采用的是DFN5×6封装和N沟道设计，最大耐压值达到40V，最大漏极电流达80A，因为其出色的快速开关速度、低功耗和集成度高等特点，所以常用于电池保护、负载开关、电机驱动器等场合。
以我们公司生产的高压MOS管为例，CH10N50D，它采用TO-252封装和N沟道设计，最大耐压值达到500V，最大漏极电流达10A，因为其出色的高频特性、低开关损耗和高电压承受能力等特点，所以常用于开关电源、LED照明驱动电路、电机驱动等应用
再以低压MOS管为例。CH06N04N，它采用的是DFN5×6封装和N沟道设计，最大耐压值达到40V，最大漏极电流达80A，因为其出色的快速开关速度、低功耗和集成度高等特点，所以常用于电池保护、负载开关、电机驱动器等场合。
六、总结
综上所述，低压MOS和高压MOS在电压范围、反应速度、导通电阻、封装形式和实际案例等方面存在着显著差异。选择哪种类型的MOS管，需要根据具体的电路需求和工作环境来决定。无论是低压MOS管还是高压MOS管，它们都在各自的领域中发挥着不可替代的作用，推动着电子设备的不断发展和进步。
综上所述，低压MOS和高压MOS在电压范围、反应速度、导通电阻、封装形式和实际案例等方面存在着显著差异。选择哪种类型的MOS管，需要根据具体的电路需求和工作环境来决定。无论是低压MOS管还是高压MOS管，它们都在各自的领域中发挥着不可替代的作用，推动着电子设备的不断发展和进步。
