产品概述：

此产品为单通道按键触摸检测芯片OC233S，此触摸检测芯片内建了稳压电路，可以提供高精度和稳定的电压给触摸感应电路使用,稳定的触摸检测效果可以广泛的满足不同应用的需求, 此触摸检测芯片是专为取代传统按键而设计, 触摸检测 PAD 的大小可依不同的灵敏度设计在合理的范围内。低待机功耗与宽工作电压范围。

主要产品特点：

工作电压 2.4V ~ 5.5V

内建稳压电路提供稳定的电压给触摸检电路使用

内建低压重置(LVR)功能

工作电流 @VDD=3V﹐无负载，低功耗模式下典型值 2.5uA､最大值 5uA

最长响应时间大约为低功耗模式 220ms @VDD=3V

可以由外部电容 (1~50pF) 调整灵敏度

稳定的人体触摸检测可取代传统的按键开关

提供低功耗模式

提供输出模式选择 (TOG pin)，可选择直接输出或锁存 (toggle) 输出

提供最长输出时间约 16 秒(±50%)

Q引脚为 CMOS 输出﹐可由 (AHLB pin) 选择高电平输出有效或低电平输出有效

上电后约有 0.5 秒的稳定时间﹐此期间内不要触摸检测点﹐此时所有功能都被禁止

自动校准功能

刚上电的 8 秒内约每 1 秒刷新一次参考值﹐若在上电后的 8 秒内有触摸按键或 8 秒后仍未触摸按键，则重新校准周期切换为 4 秒

应用领域：

各种消费性产品

取代按钮按键

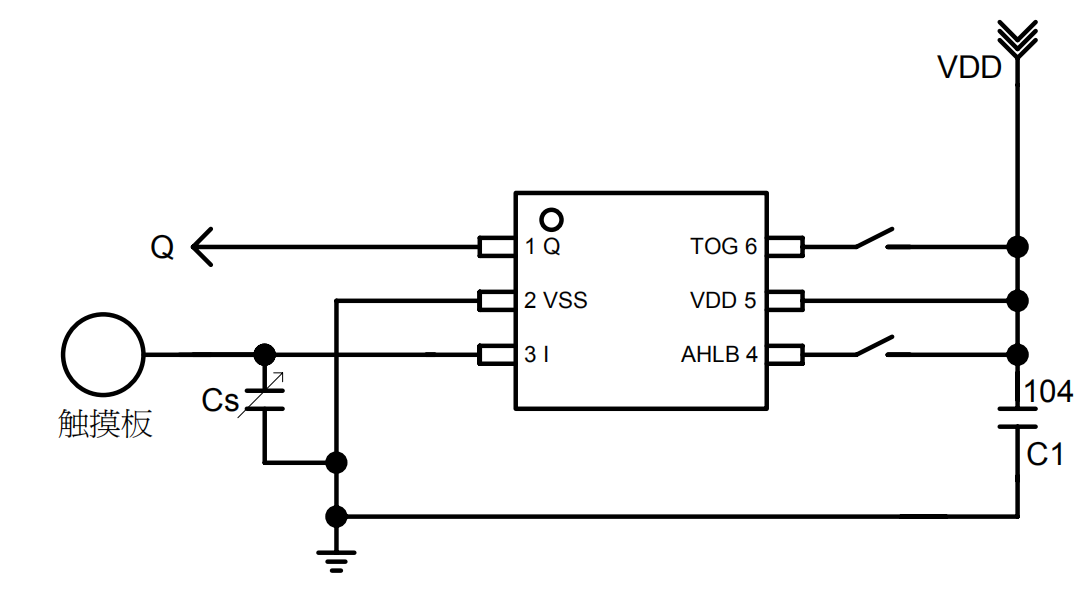

触摸台灯、触摸门铃、触摸墙壁开关、触摸电风扇，蓝牙耳机等典型应用电路：

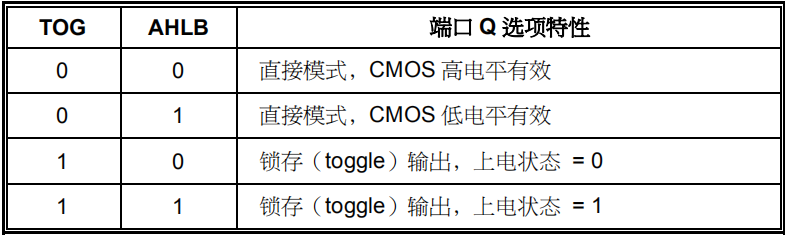

输出模式（利用 TOG、AHLB 脚位选择）

TOG 脚位：选择直接输出或锁存 (toggle) 输出。

AHLB 脚位：选择输出高电平有效或低电平有效。Q 脚位（CMOS 输出）选项特性﹕
